土工布，又稱土工織物，它是由合成纖維通過針刺或編織而成的透水性土工合成材料。成品為布狀，一般寬度為2-6米，長度為50-150米。土工布分為有紡土工布和無紡土工布。土工布具有優良的過濾、排水、隔離、加筋、防滲、防護作用，具有重量輕、抗拉強度高、滲透性好、耐高溫、抗冷凍、耐老化、耐腐蝕的特性。

　　土工布是土工合成材料其中的一種，土工合成材料的應用起源于二十世紀五十年代，國內的土工布是國家的八五計劃之一，我國于1998年頒布了《土工合成材料短纖針刺非織造土工布》(GB/T17638-1998)標準，目前土工布已經在多個領域得到了廣泛應用。

　　簡介

　　土工布是一種新型建筑材料，原料是滌綸、丙綸、晴綸、錦綸等高分子聚合物的合成纖維。按照制造方法分為：有紡土工布和無紡土工布兩種類型。一般工程主要是使用的無紡土工布。土工布具有過濾、反濾、隔離、加固、防護、密封等多種功能。

　　作用

　　1：隔離

　　利用滌綸短纖針刺土工布對具有不同物理性質（粒徑大小、分布、稠度及密度等）的建筑材料（如土體與沙粒、土體與混凝土等）進行隔離。使兩種或多種材料間不流失，不混雜，保持材料的整體結構和功能，使構筑物載承能力加強。

　　2：過濾（反濾）

　　當水由細料土層流入粗料土層時，利用滌綸短纖針刺土工布良好的透氣性和透水性，使水流

通過，而有效地載流土顆粒，細沙、小石料等，以保持水土工程的穩定。

　　3：排水

　　滌綸短纖針刺土工布具有良好的導水性能，它可以土體內部形成排水通道，將土體結構內多余液體和氣體外排。

　　4：加筋

　　利用滌綸短纖針刺土工布增強土體的抗拉強度和抗變形能力，增強建筑結構的穩定性，以改

善土體質量。

　　5：防護

　　水流對土體沖刷時，有效的將集中應力擴散，傳遞或分解，防止土體受外力作用而破壞，其保護土壤。

　　抗拉強度高、滲透性好、透氣性能、耐高溫、抗冷凍、耐老化、耐腐蝕、不蟲蛀。

　　滌綸短纖針刺土工布是一種應用廣泛的土工合成材料。廣泛用于鐵路路基的加筋、公路路面

的養護、運動館、堤壩的防護、水工建筑的隔離、遂洞、沿海灘涂、圍墾、環保等工程。

　　應用領域

　?。?） 作擋土墻回填中的加筋，或用于錨固擋土墻的面板。修筑包裹式擋土墻或橋臺。 土工布在施工中的應用

　?。?） 加固柔性路面，修補道路上的裂縫，防止路面反射裂縫。

　　（3） 增加碎石邊坡及加筋土的穩定性，防止水土流失和低溫時土體的凍害。

　?。?） 路道碴與路基之間的隔離層，或路基與軟基之間的隔離層。

　　（5） 人工填土、堆石或材料場與地基的隔離層，不同凍土層之間的隔離。反濾和加固作用。

　　（6） 儲灰壩或尾礦壩的初期上游壩面的濾層，擋土墻回填土中排水系統的濾層。

　?。?） 排水暗管周邊或碎石排水暗溝周邊的濾層。

　　（8） 水利工程中水井、減壓井或斜壓管的濾層。

　?。?） 公路、機場、鐵路道喳和人工堆石等與地基之間的土工織物的隔離層。

　　（10）土壩內部垂直或水平排水，埋入土體中消散空隙水壓力。

　?。?1）土壩或土堤中的防滲土工膜后面或混凝土護面下部的排水。

　?。?2）排除隧洞周邊滲水，減輕襯砌所承受的外水壓力及各建筑物周圍滲水。

　?。?3）人工填土地基運動場地基的排水。

　?。?4） 公路（包括臨時道路）鐵路、堤岸、土石壩、機場、運動場等工程中用以加強軟弱地基。

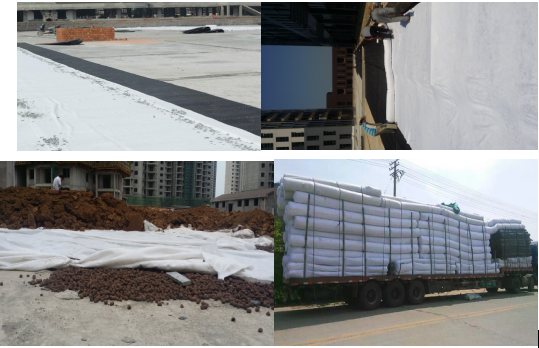

　　現場施工圖展示

　　土工布的概念

　　美國農業工程師協將土工布定義為：存在于土壤和管道，石籠，或擋土墻之間的，加強水運動并阻礙土壤運動的土工織物或土工合成材料。 ASTM 4439標準中的土工布的定義為：一個純粹透水的土工合成材料組成紡織品。被使用于土壤、巖石、泥土或其他巖土工程有關的材料，并且作為一個人類制造的項目組成部分發揮結構作用。土工布所用原料不但要考慮其在使用環境中所需的物理化學性能，而且要注意產品成本。

　　土工布施工注意事項

　　施工注意事項：

　　（1）使用須采用埋入式：覆蓋厚度不宜小于30cm

　　（2）整修防滲系統應有：墊層、防滲層，過渡層、保護層組成。

　　（3）土體要堅實，避免不均勻沉陷，裂紋，防滲范圍內的草皮、樹根要清除。與膜接觸面鋪設粒徑小的沙土或粘土作防護層。

　　（4）鋪設時土工膜不要拉得太緊，兩端埋入土體部分成波紋狀較好，特別是與剛性材料錨固時，應留有一定的伸縮量。

　　（5）施工時，應避免石塊。

　　土工布規格



序號	項目\指標\規格	150	200	100	250	300	350	400	450	500	600	備注
1	單位面積質量 偏差，%	-8	-8	-8	-8	-7	-7	-7	-7	-6	-6
2	厚度，mm ≥	0.9	1.3	1.7	2.1	2.4	2.7	3.0	3.3	3.6	4.1
3	幅度，偏差，%	-0.5
4	斷裂強力，KN/m ≥	2.5	4.5	6.5	8.0	9.5	11.0	12.5	14.0	16.0	19.0	縱橫向
5	斷裂伸長率，%	25～100
6	CBR頂破強力，KN ≥	0.3	0.6	0.9	1.2	1.5	1.8	2.1	2.4	2.7	3.2
7	等效孔徑0 (0 ),mm	0.07～0.2
8	垂直滲透系數,cm/s	Kx(10-1～10-3)										K=1.0 ～9.9
9	撕破強力，KN≥	0.08	0.12	0.16	0.20	0.24	0.28	0.33	0.38	0.42	0.46	0.60	縱橫向

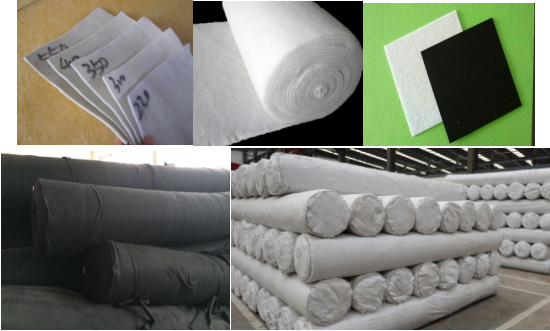

　?。ū竟就凉げ家幐瘢海?00g-600g）均可定做，本產品分為黑、白兩種顏色。規格按單位面積質量。實際規格介于表中相鄰規格之間時，按內插法計算相應考核指標；超出表中范圍時，考核指標由供需雙方協商確定）。
